Valve de papillons à plate-forme de quatre verts

La soupape de papillon à plate-forme de Four Worm Four est une valve industrielle haute performance conçue pour les milieux corrosifs et les environnements de processus exigeants. Avec un système d'étanchéité doublé de fluor (PTFE, FEP, PFA ou PVDF), il offre une excellente résistance aux acides, aux alcalis et aux agents chimiques puissants. Le corps compact de type tranche économisant l'espace d'installation, tandis que l'opération de l'engrenage à ver assure un contrôle précis et une transmission de couple fiable. Construit avec un corps durable et une conception anti-fuite avancée, cette valve est idéale pour les applications de traitement chimique, de métallurgie, de centrales électriques, de produits pharmaceutiques et de systèmes de traitement de l'eau. Facile à installer, à maintenir et à exploiter, la vanne de papillon à plate-forme à fluorine à quatre verms offre des performances de longue durée, des scellage sans fuite et des solutions de contrôle des flux rentables.

Contactez-nous

Demande en ligne

E-mail：1047249126@qq.com

WhatsApp：+8618953100555

Détails
Encyclopédie des produits

Cette usine La vanne Ptfebutterfly (Custom s'appelle: Plastics Kings) est publiée par l'Américain le plus avant tous les autres développement de Dupont Coltd en 1938, et a continué à industrialiser la production en 1949. L'historique des applications de 50 ans Provs: Le polytetrafluoroéthylène a exercé la fonction qui ne compare pas à résister à la corrodage en conséquence. Pour le caractéristique du produit des lignes à l'étranger, la section de la sphère olytetrafluoroéthylène scellant entièrement la vanne de papillons. Cette qualité du produit est excellente et bien l'apparence est exquise et la qualité est fiable et la tête de Stan-Dard et de la taille moyenne, et la fusion vers l'ensemble du pays en tout en temps, les dizaines internals de l'industrie chimique de grande et de taille moyenne de l'industrie chimique des prises sur les prises sur les prises.

Matériel des pièces principales

Numéro de série	Nom de la pièce Nom de la pièce	Nom de matériel	Numéro de série	Nom de la pièce Nom de la pièce	Nom de matériel
1	Camarade	Fonte grise, fonte ductile, acier coulé, fonte en acier inoxydable, fonte ductile, acier coulé et acier inoxydable	8	Cercle d'étanchéité	Caoutchouc de fluor et PTFE

2	Planche à papillon	Ptfe	9	Crampon	Bobine de printemps
3	Siège de soupape	Ptfe	10	Vave siège arrière	DN50 ~ DN350 Résine phénolique DN400 ~ DN800 ALLIAGE ALLIAGE ALLIA
4	Essieu de soupape	316 en acier inoxydable 316 en acier inoxydable	11	Manche de presse auto-scellant	Fluoroélastomère, polytétrafluoroéthylène
				Couvercle de pression d'étanchéité blanc	Caoutchouc de fluor et PTFE
5	Étamine ou pisti de la planche	Acier coulé et fer ductile et acier inoxydable	12	Couverture	Ptfe

6	Joint de joint circulaire dans le jardin	Laiton et acier inoxydable	13	Roueur de poussée	DN350 ~ DN600 lubrifie Bronze DN700 ~ DN800 Roulement de roulement
7	Buisson	Bronze lubrifié, PTFE	14	Le Forelock AWL	Acier inoxydable

Dimensions principales et poids

DN		UN	B	C	L	H	K	D1	n-φ1	E	milieu	n-φ2	Poids (kg)
DN
MM	pouce
50	2 "	77	135	130	42	32	77	120	4-F6.7	57.15	12.7	4-F22	3.2
65	2,5 "	91	138	150	45	32	77	136.2	4-F6.7	57.15	12.7	4-F22	5.8
80	3 "	95	138	164	45.2	32	77	160	4-F6.7	57.15	12.7	4-F22	6.5
100	4 "	121	149	188	52	32	92	185	4-F10.3	69.85	15.8	4-F24	11
125	5 "	125	173	220	54	32	92	215	4-F10.3	69.85	19	4-F24	13
150	6 "	150	187	252	56	32	92	238	4-F10.3	69.85	19	4-F26	16
200	8 "	182	225	305	61	45	115	295	4-F14.5	88.9	22.2	4-F26	27
250	10 "	226	255	370	653	45	115	357	4-F14.5	88.9	28.6	4-F29	35
300	12 "	260	295	430	77	45	140	407	4-F14.5	107,95	31.8	4-F29	51
350	14 "	275	335	470	77	45	140	467	4-F14.5	107,95	31.8	4-F30	76
400	16 '	305	410	565	86.5	51.2	197	515	4-F20.6	158.75	33.34	4-F28	97
450	18 "	338	440	620	105,5	51.2	197	565	4-F20.6	158.75	38	4-F28	125
500	20 "	375	495	695	131.8	64	197	620	4-F20.6	158.75	41.15	4-F28	186

Valve de papillons à plate-forme à la plaquette de quatre: Guide de transport, d'entretien et de réparation

LeValve de papillons à plate-forme de quatre vertsest une valve industrielle avancée conçue pour gérerMédias hautement corrosifsavec une fiabilité en suspens. Avec unsystème d'étanchéité doublé de fluor(PTFE, FEP, PFA ou PVDF) etFonctionnement de l'engin de ver, il est largement utilisé dansTraitement chimique, produits pharmaceutiques, métallurgie, traitement de l'eau et industries pétrochimiques. Pour assurer une longue durée de vie et un fonctionnement fiable, il est crucial de suivreProcédures de transport, pratiques d'entretien de routine et directives de dépannage.

Cet article fournit un guide complet, ce qui le rend adapté àPlates-formes B2B, sites Web du fabricant et acheteurs d'ingénierieRecherche de informations détaillées sur les produits.

Table des matières

Introduction
Caractéristiques clés de la valve de papillon à plate-forme à fluorine
Précautions de transport
Conseils d'entretien
Pratiques de maintenance préventive
Dépannage et directives de réparation
Support de service technique
Tableau de spécifications techniques
Conclusion

1. Introduction

LeValve de papillon à fusée à quatre gigantesest spécifiquement conçu pourcontrôle du flux de précisiondans des environnements chimiques et industriels agressifs. La combinaison dedoublure fluoretConception compacte de type à plaquetteAssure un scellement supérieur, une longue durée de vie et une installation facile.

C'estmécanisme de vitesse de verfournit un couple élevé avec un minimum d'effort, assurant un fonctionnement en douceur même sousPression à haute pression ou à fluides corrosives. Pour maximiser les performances, les entreprises doivent se concentrer surtransport sûr, entretien systématique et stratégies de dépannage efficaces.

2. Caractéristiques clés du ver de la soupape de papillon à plate-forme à fluorine

Quatre doublure fluor:Résistant aux acides forts, aux alcalis et aux solvants organiques.
Corps de plaquette compacte:Économie d'espace et facile à installer entre les brides.
Fonctionnement de l'engrenage à ver:Fournit une transmission de couple précise, lisse et contrôlée.
Conception sans fuite:L'étanchéité avancée empêche les fuites de fluide dans les pipelines critiques.
Durabilité:Convient pour des environnements industriels durs et un fonctionnement continu.

Tableau 1: Avantages clés

Fonctionnalité	Avantage
Doublure fluor (PTFE / FEP)	Résistance à la corrosion exceptionnelle
Fonctionnement de l'engin de ver	Contrôle précis avec un effort manuel réduit
Structure de type tranche	Installation facile et efficacité spatiale
Conception anti-fuite	Sécurité des pipelines améliorée
Large utilisation industrielle	Applicable dans les industries chimiques, pétrochimiques et puissantes

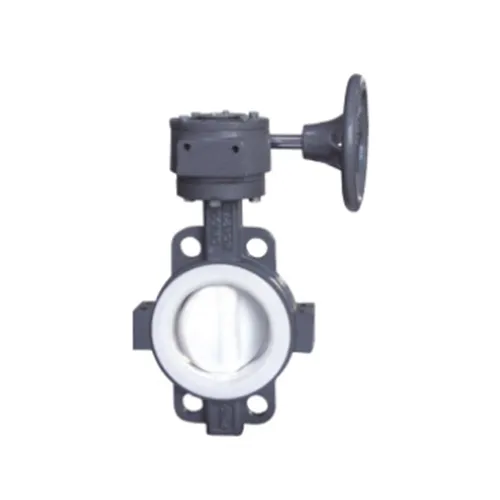

Worm four fluorine wafer butterfly valve

3. Précautions de transport

Une bonne manipulation et un transport sont essentiels pour prévenir les dommages pendant la livraison.

Considérations clés:

Emballage protecteur:Chaque soupape doit être remplie de matériau absorbant les chocs pour protéger ledoublure fluor et disque.
Protection de l'humidité:Stocker et transporter dans des environnements secs; Évitez l'exposition à la pluie ou à l'humidité.
Positionnement vertical:Les vannes doivent être conservées en position verticale pour éviter le stress sur la tige et le siège d'étanchéité.
Évitez la forte pression:Ne composez pas les charges lourdes sur le corps de la valve pour éviter la déformation.
Contrôle de la température du transport:Une chaleur ou un froid extrême peut endommager la doublure fluor; maintenir des conditions stables.

Tableau 2: Liste de contrôle des précautions de transport

Précaution	Description
Conditionnement	Utilisez des caisses en bois avec un rembourrage intérieur
Positionnement	Continuez le droit pour éviter les dommages à la tige / disque
Contrôle de l'humidité	Stocker dans des conditions sèches, protéger de la pluie
Manipulation	Ne surchargez pas et ne tassez pas fortement
Contrôle de la température	Évitez une exposition prolongée à des extrêmes élevés / bas

4. Conseils de maintenance

Pour garantir des performances durables, une maintenance de routine est recommandée:

Inspections régulières:Vérifiez les signes d'usure sur ledisque, siège et doublure.
Lubrification:Appliquez des lubrifiants appropriés sur les mécanismes d'engrenage des vers pour maintenir un fonctionnement fluide.
Boulons de serrage:Inspectez périodiquement les boulons de bride et les connexions d'actionneur.
Nettoyer des composants internes:Empêchez l'accumulation chimique sur les surfaces du disque pour assurer l'efficacité de l'étanchéité.
Vérification du signal et de l'engrenage:Si cela est équipé d'indicateurs, testez-les pour assurer une fonctionnalité appropriée.

5. Pratiques de maintenance préventive

Les soins préventifs réduisent les temps d'arrêt et prolongent la durée de vie de la valve.

Horaire de maintenance de routine:

Tâche de maintenance	Fréquence	But
Inspection visuelle	Mensuel	Détecter la corrosion ou les fuites externes
Lubrification	Tous les 3 mois	Maintenir des performances de matériel de ver lisse
Vérification du sceau et de la doublure	Tous les 6 mois	Assurer aucune érosion chimique ou fissure
Test de pression du système complet	Annuellement	Vérifiez l'intégrité de la valve sous la charge de travail
Remplacement du joint	2 à 3 ans	Empêcher les fuites et prolonger la durée de vie opérationnelle

6. Dépannage et directives de réparation

Même avec des soins appropriés, des problèmes opérationnels peuvent survenir. Vous trouverez ci-dessous des problèmes et des solutions courantes:

Problèmes courants:

Fuite au siège

Cause:Doublure fluor ou fermeture incorrecte.
Solution:Remplacez la doublure du siège ou réglez le couple de fermeture.

Couple excessif requis

Cause:Manque de lubrification dans l'équipement de ver ou accumulation sur le disque.
Solution:Lubrifier les engrenages; disque et siège propre.

Dysfonctionnement du signal (le cas échéant)

Cause:Câblage défectueux ou désalignement du capteur.
Solution:Inspectez le câblage et recalibrez le dispositif de signal.

Disque collant

Cause:Dépôts chimiques ou alignement d'installation inapproprié.
Solution:Nettoyer les dépôts; Valve réaligne dans le pipeline.

Tableau 3: Guide de dépannage

Problème	Cause possible	Action recommandée
Fuite au siège	Doublure fluor ou endommagée	Remplacer la doublure; Assurer une fermeture appropriée
Exigence de couple élevé	Engrenages secs ou accumulation de disque	Lubrifier les engrenages; intérieur de la valve propre
Échec de la rétroaction du signal	Problème de câblage ou de capteur	Inspecter les connexions; recalibrer
Disque ne tournant pas librement	Dépôts chimiques; désalignement	Disque propre; réinstaller correctement

7. Assistance de service technique

Pour maximiser l'efficacité de la valve, les fabricants et les fournisseurs fournissent souvent:

Support des préventes:Guide sur la sélection de la taille de la vanne et du matériau de doublure correct.
Formation sur place:Formation d'installation, d'étalonnage et d'exploitation pour les ingénieurs.
Service après-vente:Alimentation des pièces de rechange, Remplacement de doublure et support de réparation.
Assistance à distance:Dépannage via des diagnostics vidéo ou à distance.

8. Tableau des spécifications techniques

Spécification	Détails
Plage de taille	2 "- 24" (DN50 - DN600)
Cote de pression	PN10, PN16, PON25
Plage de température	-20 ° C à 180 ° C (selon la doublure)
Matériau du corps	Fonte, fonte ductile, acier inoxydable
Matériel de disque	Acier inoxydable, bronze en aluminium, doublé de fluor
Matériau de siège	PTFE, FEP, PFA, PVDF
Mode de fonctionnement	Manuel du matériel de ver, actionneur électrique / pneumatique en option
Supports d'application	Acides forts, alcalis, solvants, fluides corrosifs

9. Conclusion

LeValve de papillons à plate-forme de quatre vertsest unSolution durable, résistante à la corrosion et à la précisionpour contrôler les médias corrosifs dans les systèmes industriels. En suivantProcédures de transport en toute sécurité, calendriers de maintenance préventive et directives de dépannage, les entreprises peuvent s'assurerFiabilité à long terme, performances sans fuite et temps d'arrêt réduit. Avec des soins appropriés et un support technique, cette valve devient unInvestissement idéal pour les industries chimiques, pétrochimiques, de production d'électricité et de traitement de l'eau.
