Vanne de papillons multiples ronde: guide technique complet

Introduction

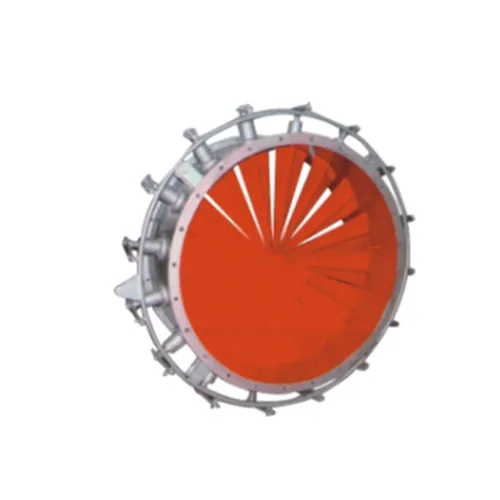

LeValve de papillons multiples rondeest un dispositif de contrôle de l'air spécialisé largement utilisé dans les systèmes CVC, les unités d'élimination des poussières, les pipelines d'échappement industriels et les équipements de protection de l'environnement. Contrairement aux soupapes de papillon à un seul disque, cette valve comprendmultiples lames (ou feuilles) réglablesdisposés dans un boîtier circulaire, permettant une réglementation précise du flux d'air et des performances stables.

Cet article explore leConcept de conception, tests de performance, exigences d'inspection de la qualité et méthodes de dépannagePour les vannes de papillons multiples rondes. À la fin, les ingénieurs, les gestionnaires d'approvisionnement et les opérateurs comprendront clairement pourquoi ces vannes sont essentielles dans les systèmes de ventilation industrielle et comment maximiser leur durée de vie.

Concept de conception de la valve de papillon ronde multiplia

Conception structurelle

La vanne rond à papillon multiples est conçue avecplusieurs lamesconnecté à un arbre central ou à un mécanisme de liaison. Chaque lame tourne simultanément, permettant un réglage uniforme du flux d'air à travers la coupe transversale de la valve.

Les fonctionnalités de conception des clés comprennent:

• Cadre circulaire:Fournit une intégrité structurelle et une connexion transparente avec les conduits de ventilation.

• Plusieurs lames (feuilles):Généralement, 2 à 10 selon la taille de la vanne, permettant un contrôle du flux d'air affiné.

• Mécanisme de liaison:Assure un mouvement synchrone des lames pour une régulation précise.

• Options d'étanchéité:Sceaux en caoutchouc, en silicone ou en métal en fonction de l'application.

Objectifs de conception

• Régulation efficace du flux d'airavec une résistance minimale.

• Distribution uniforme du volume d'airà travers de grands conduits.

• Durabilitésous un fonctionnement continu dans les environnements industriels.

• Opération facileà travers des actionneurs manuels, électriques ou pneumatiques.

Matériaux communs utilisés

• Carbone- Pour les applications de ventilation générales.

• Acier inoxydable- Pour les environnements résistants à la corrosion et aux salles blanches.

• Alliage en aluminium- pour les systèmes HVAC légers.

Tests de performance

Avant la livraison,Vannes de papillons multiples rondesSuivez des tests de performance stricts pour assurer le respect des normes industrielles.

Éléments de test principal

Méthodes de test

• Test en soufflerie:Simule le flux d'air dans différentes conditions de conduit.

• Test de la chambre de pression:Évalue la résistance à l'étanchéité et à la fuite.

• Test de cycle:Opérations ouvertes / fermes automatisées pour simuler une utilisation à long terme.

Inspection et rapports de qualité

Pour assurer la fiabilité des produits, chaque valve est accompagnée d'unRapport d'inspection de la qualité.

Liste de contrôle d'inspection

Documentation fournie

• Certificats de matérielconfirmant le grade en acier ou l'alliage.

• Rapports de test de performancey compris les résultats du flux d'air, de la fuite et de l'endurance.

• Certificats de conformité(ISO, CE ou normes spécifiques à l'industrie).

• Liste de contrôle d'inspection finaleSigné par des ingénieurs QA.

Une telle documentation approfondie fournitConfiance pour les acheteurs internationauxet assure le respect des normes d'exportation.

Guide de dépannage et de réparation

Même avec une conception robuste, un fonctionnement à long terme peut entraîner des problèmes communs. Un guide de dépannage approprié aide à maintenir les performances et à prolonger la durée de vie.

Problèmes et solutions courantes

Conseils d'entretien préventif

• Lubrification:Appliquez de la graisse non corrosive aux arbres et aux liens tous les 6 mois.

• Nettoyage:Retirez régulièrement l'accumulation de poussière à l'intérieur de la vanne.

• Remplacement du joint:Inspectez et remplacez les matériaux d'étanchéité chaque année ou au besoin.

• Vérification des fixations:Assurez-vous que les boulons, les écrous et les connexions de lame sont serrés.

• Test fonctionnel:Faites fonctionner périodiquement la valve pour éviter la raideur.

Avantages des vannes de papillons multiples rondes

1. Contrôle précis du flux d'airavec plusieurs lames réglables.

2. Efficacité énergétiqueEn raison de la conception de faible résistance.

3. VersatilitéPour les applications de CVC, de métallurgie, de produits chimiques et de poussière.

4. Construction durableConvient aux environnements industriels durs.

5. Facilité d'intégrationavec des actionneurs manuels, électriques ou pneumatiques.

Conclusion

LeValve de papillons multiples rondeest un élément essentiel pour la ventilation moderne et les systèmes de génie de l'air industriel. C'estconception multi-gladesAssure un contrôle, une stabilité et une efficacité précis sur les grands conduits et les applications lourdes.

En adhérant àPrincipes de conception, tests de performance, normes d'inspection de qualité et pratiques de maintenance préventiveLes opérateurs peuvent prolonger considérablement la durée de vie de la valve et assurer un fonctionnement fiable.

Pour les projets d'approvisionnement et d'ingénierie, sélectionner unValve de haute qualité soutenue par des rapports d'inspection détaillésest le meilleur moyen d'assurer la sécurité, la conformité et les performances à long terme dans les systèmes CVC, chimique et de ventilation industrielle.
